電動540垂直アクロ試作計画 - 舵のヒンジ面のカットの仕方

    自作機の舵のヒンジ面のクサビ型を直線に奇麗にカットする方法です。

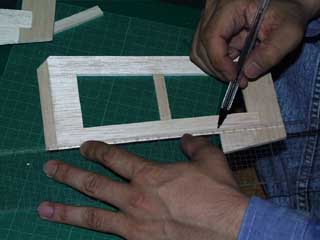

ヒンジ面をカットするラインをけがきます。

たとえば、45度でカットするならば舵の厚さの半分の間隔の線を引きます。 この機体では厚さ4mmですから2mmにけがきます。

ヒンジ面をサインペンなどで黒く塗りつぶします。中心線だけの場合より作業がしやすい様な気がします。

この黒いラインが真ん中に一直線で残るように、バルサカンナやカッターナイフで削っていきます。

バルサカンナなどで粗削りができたらサンドペーパーで仕上げます。

ヒンジラインは細い直線になるように仕上げます。舵が動く角度の面もここで微調整できます。

私は大型機も小型機も同じ方法で削っています。少し慣れるとエルロンもラダーもエレベーターも同じ方法で簡単にカットできます。
